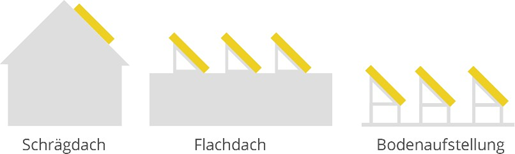

SET-B – PV-Montage

Es gibt Sie in 12 verschiedenen SETs für die Dachausführungen und diese enthalten immer die jeweilen Dachbefestigungen oder Aufstellteile für jeweils 4 – 8 oder 12 Panels mit einer max. Breite von 1134mm (z. B. 380 -410 Watt Panel) mit allen Verbindungs-Schrauben, Gummi (EDPM) Dichtringen oder Platten und auch Ballastplatten mit allen Hartgummi- Unterlegplatten für z.B. Foliendächer.

Optional benötigt werden nur evtl. je nach Sets, Ballaststeine mit einer Größe von 30 x 20 x 8 cm also immer 2 Stück pro Ballastplatte übereinander also 2 x 8 cm = 16 cm Höhe mit einem Gewicht von 2 x 10,5 Kg = 21 Kg pro Ballastplatte. Es können z. B. Rechteck-Pflastersteine die es im Baustoffhandel / Baumärkten gibt, genommen werden.

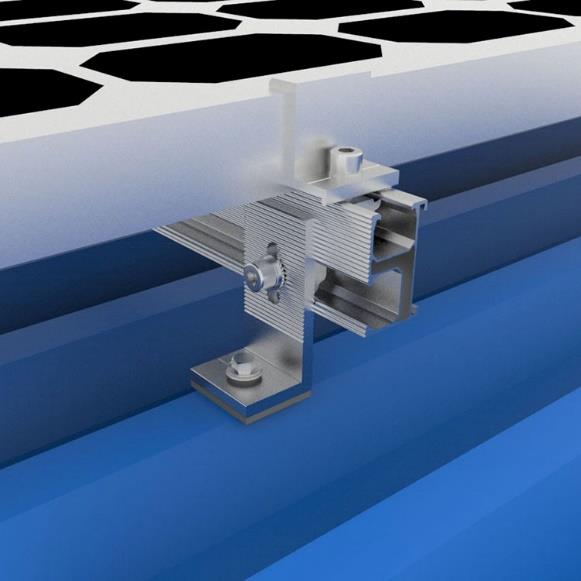

L-FUSSHALTERUNG – SET B1

Dach: Metalldach, Flachdach Art.-Nr.: PV-Montageset-B1

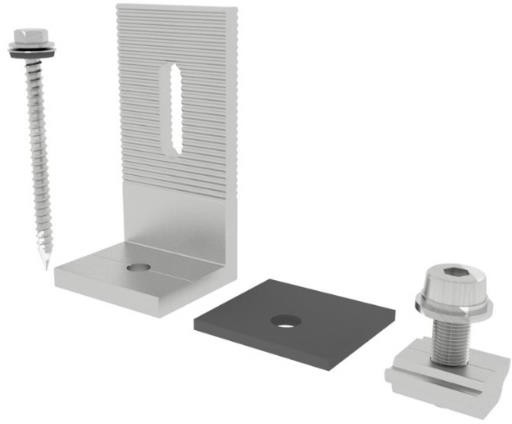

Für 4 Panels auf Metalldach, Flachdach. Winkel- Befestigung, mit Selbstschneidenden 6,3 x 63mm Schrauben, 8 Stück EPDM Dichtplatten und 8 Stück Gleitmuttern und Schrauben.

  • 8 Stück Winkelbefestigung mit Schraube + Gummi
  • 8 Stück selbstschneidende Schraube für Blechdachbefestigung 6,3 x 63mm

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

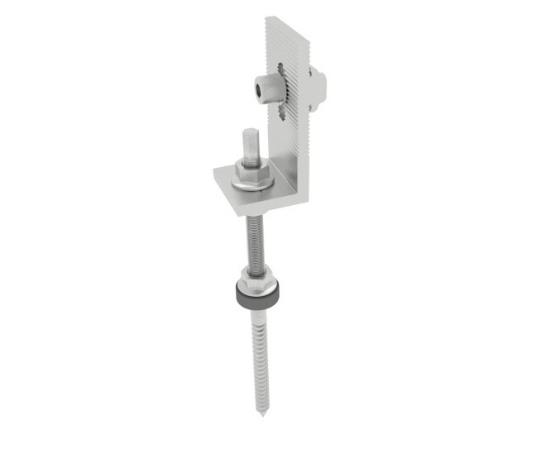

L-FUSSHALTERUNG 200mm – SET B2

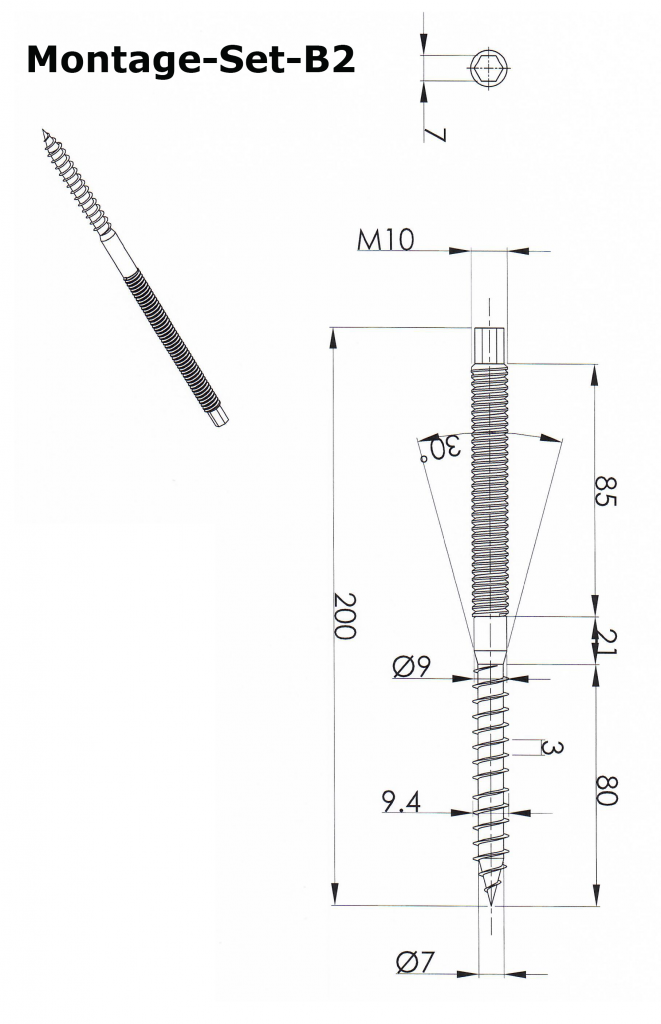

Dach: Wellendach auf Holz Art.-Nr.: PV-Montageset-B2

Für 4 Panels auf Wellendach aus Metall, Eternit oder Baufaserplatten oder auch Ziegeln. Befestigung mit 200mm Schraubenlänge und allem Zubehör.

  • 8 Stück Aluschienen Befestigung zur Verankerung im Holz-Unterbau M10x200mm lang

PASSENDE SCHIENENSYSTEME

SET C1 SET C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4


L-FUSSHALTERUNG 300mm – SET B3

Dach: Wellendach auf Holz Art.-Nr.: PV-Montageset-B3

Für 4 Panels auf Wellendach aus Metall, Eternit oder Baufaserplatten oder auch Ziegeln. Befestigung mit 200mm Schraubenlänge und allem Zubehör.

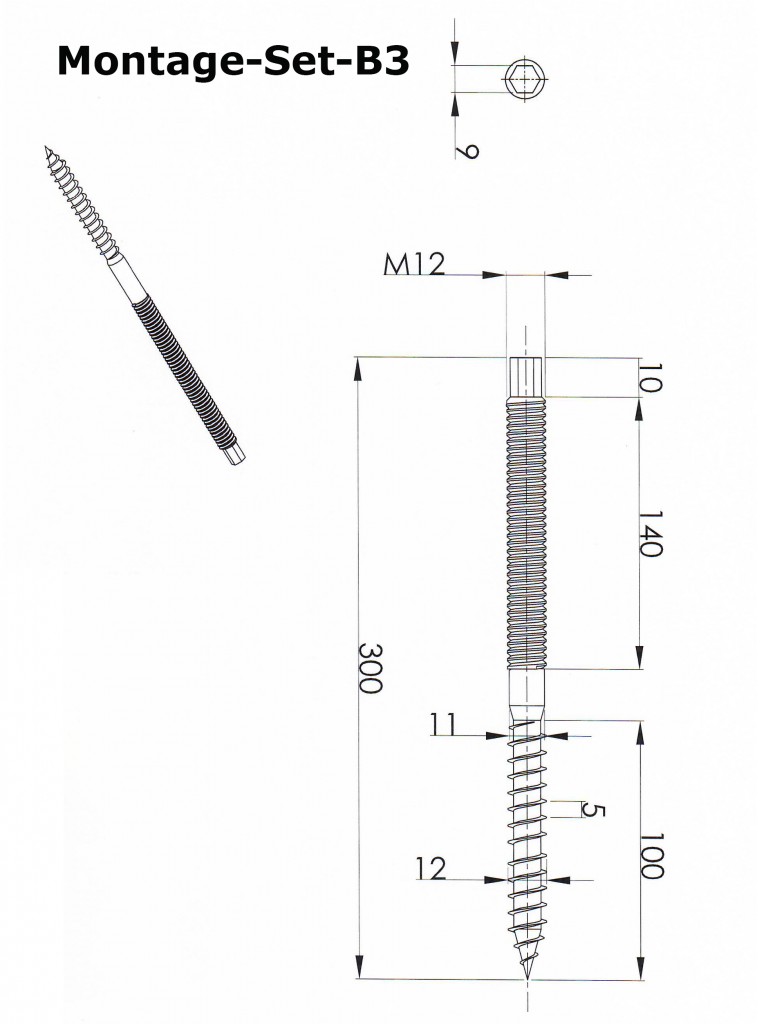

  • 8 Stück Aluschienen Befestigung zur Verankerung im Holz-Unterbau M12x300mm lang

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

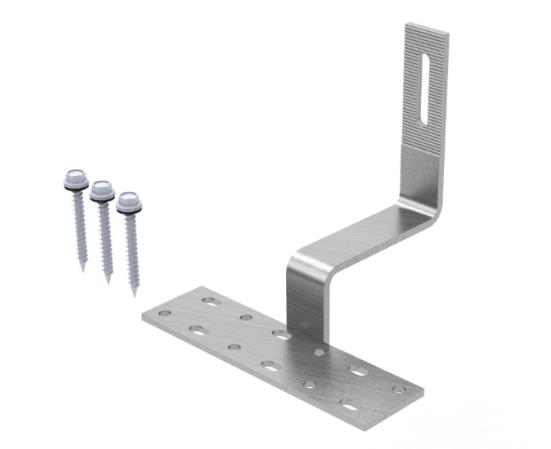

Z-HALTERUNG – SET B4

Dach: Ziegeldach Art.-Nr.: PV-Montageset-B4

Für 4 Panels auf Ziegeldächern. Befestigung Z- Winkeln aus Edelstahl 304, 24 Stück Holzschrauben 6,3 x 65mm und 24 Stück EPDM Dichtgummis.

  • 8 Stück Aluschienen Befestigung für Ziegeldach

PASSENDE SCHIENENSYSTEME

SET C1 SET C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

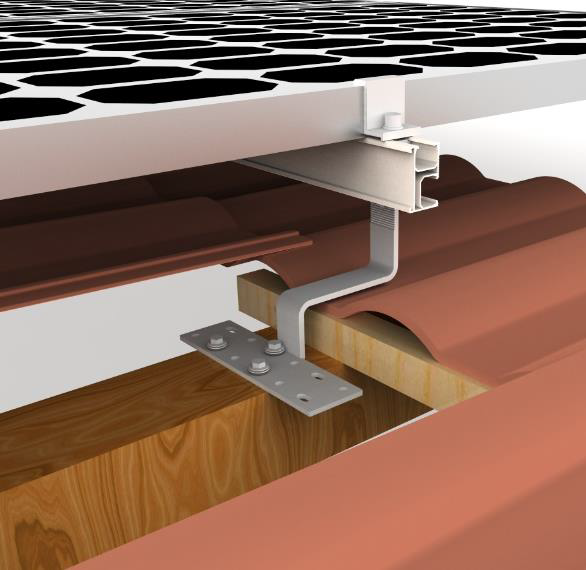

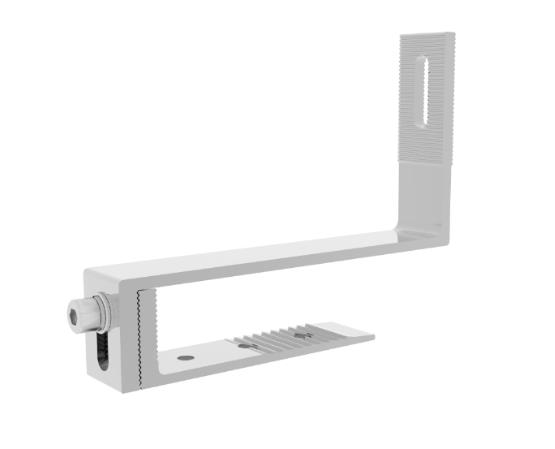

Z-HALTERUNG VERSTELLBAR – SET B5

Dach: Ziegeldach Art.-Nr.: PV-Montageset-B5

Für 4 Panels auf Ziegeldächer. Befestigung mit verstellbaren Z-Winkeln aus Aluminium und Holzschrauben 6,3 x 65mm.

  • 8 Stück Aluschienen Befestigung für Ziegeldach verstellbar
  • 8 Stück Edelstahl Schraube M8 x 25mm mit Schienenmuttern M8
  • 24 Stück PV-Holzschrauben 6,3 x 65mm

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

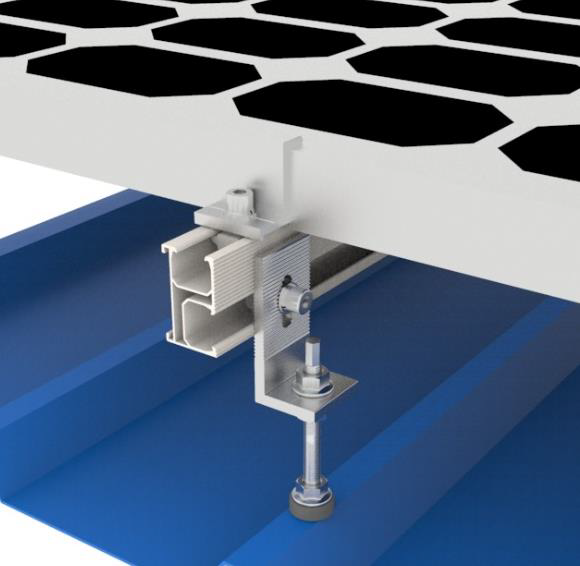

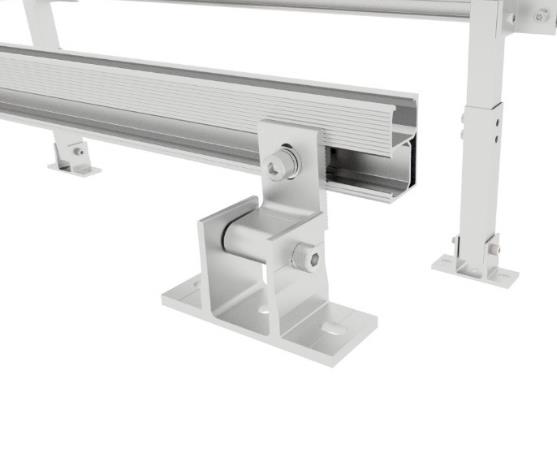

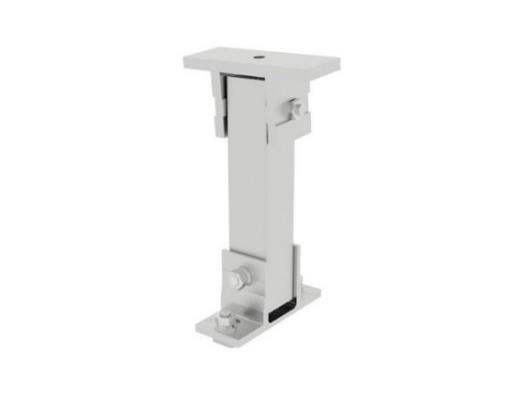

NEIGBARES (10-15 GRAD) DACH- BEFESTIGUNGSSYSTEM – SET B6

Dach: Metalldach, Flachdach Art.-Nr.: PV-Montageset-B6

Für 4 Panels zur direkten Befestigung auf Metall- und Flachdächer. Jeweils 2 x 4 Stück 10 -15 Grad Winkel mit einstellbaren Füssen und Selbstschneidenden Metall-Befestigungsschrauben 6,3 x 63mm und allen

EPDM-Dichtungsgummis.

  • 4 Stück Kleines Haltescharnier für Panels Metall-Flachdach Edelstahl Schraube M8 x 25mm mit Schienenmuttern M8
  • 4 Stück Hinterer Haltefuss verstellbar 10-15 Grad für Metall-Flachdach
  • 16 Stück selbstschneidende Schraube für Blechdachbefestigung 6,3×63 mm

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3 ,A4

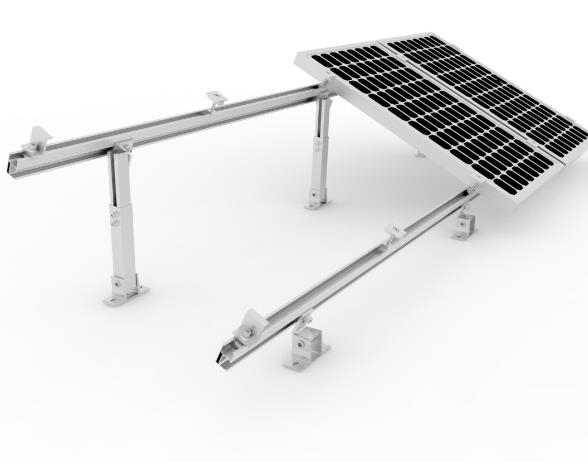

NEIGBARES (15-30 GRAD) DACH- BEFESTIGUNGSSYSTEM – SET B7

Dach: Metalldach, Flachdach Art.-Nr.: PV-Montageset-B7

Für 4 Panels zur direkten Befestigung auf Metall- und Flachdächern. Jeweils 2 x 4 Stück mit 15 – 30 Grad Winkel und einstellbaren Füssen mit Selbstschneidenden Metall-Befestigungsschrauben

6,3 x 63 mm und allen EPDM-Dichtungsgummis.

  • 4 Stück kleine Haltescharniere für Panels Metall-Flachdach Edelstahl Schraube M8 x 25mm mit Schienenmuttern M8
  • 4 Stück hinterer Haltefuss verstellbar 10-15 Grad für Metall-Flachdach
  • 16 Stück selbstschneidende Schraube für Blechdachbefestigung 6,3×63 mm

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

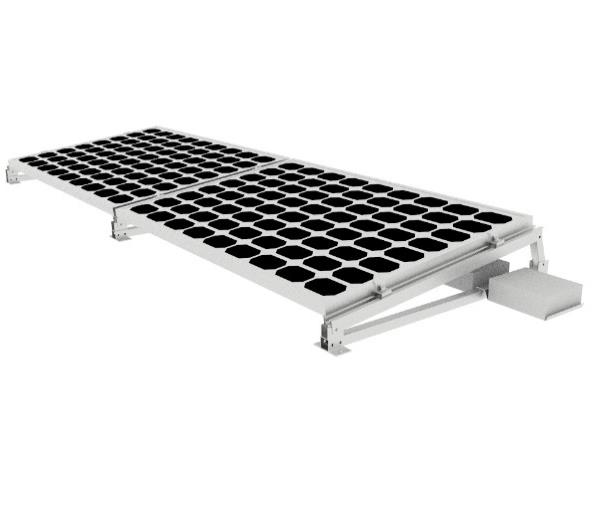

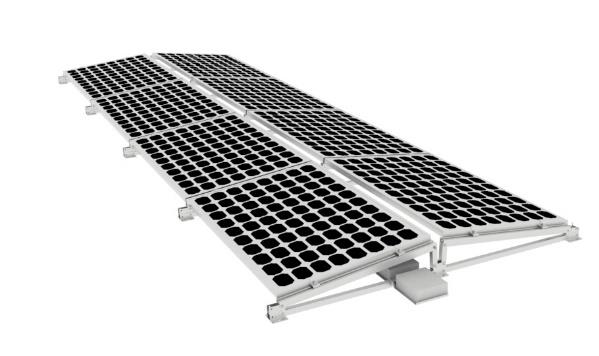

FLACHDACH-MONTAGESYSTEM – SET B8

Dach: Flachdach, Foliendach Art.-Nr.: PV-Montageset-B8

Für 4 Panels zum direkten Aufstellen, mittels Ballastplatten, auf Flach/Foliendächern oder Bitumen Dächern. 10 Grad Winkel mit Dreieckshaltern, Befestigung-Clips, Endballast- platten, Mittelballastplatten und mit allen Hartgummi-Unterlegplatten. Hinweis: 16 Stück Ballaststeine 20 x 30 x 8 cm nicht enthalten.

Hinweis: Hier ist kein SET C erforderlich. Windlastfest <60m/s (216 Km/h)

Schneelast bis <1,4 KN/m² = 140Kg/m²

  • 8 Stück PV-Unterlegpads 200x300x10mm
  • 10 Stück PV-Unterlegpads 100x100x10mm

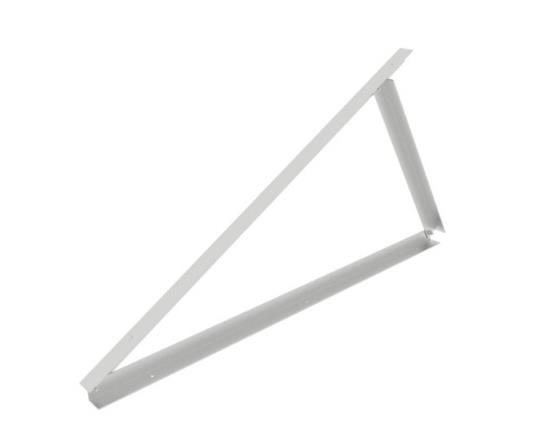

  • 5 Stück 10 Grad Dreieckshalter für direkte Flachdach Aufstellmontage
  • 10 Stück Befestigungsclip
  • 3 Stück mittlere Ballastplatte für Stein für Flachdach Aufstellmontage
  • 2 Stück End-Ballastplatte für Flachdach Aufstellmontage

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1 SET A2 SET A3 SET A4

PASSENDES ZUBEHÖR

WINDABWEISER

Für die Befestigung

an 410 Watt Panels / 1722mm


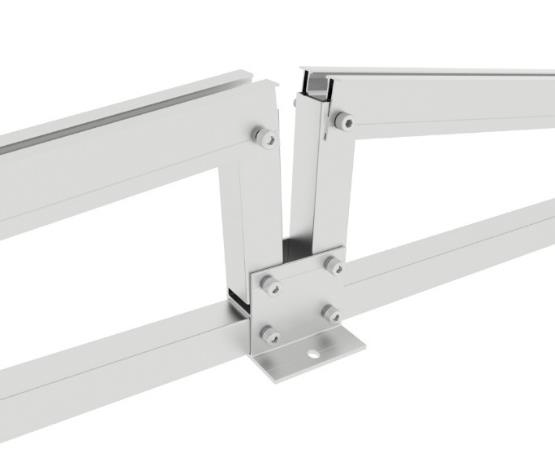

FLACHDACH-MONTAGESYSTEM – SET B9 (OST-WEST AUSRICH- TUNG)

Dach: Flachdach, Foliendach Art.-Nr.: PV-Montageset-B9

Für 8 Panels zum direkten Aufstellen, mittels Ballastplatten, auf Flach/Foliendächern oder Bitumen Dächern. 10 Grad OST-West Ausrichtung, Doppelten Dreieckshaltern, Befestigung-Clips, Endballastplatten, 3 Stück Mittelballastplatten und mit allen Hartgummi- Unterlegplatten. 16 Stück Ballaststeine 20 x 30 x 8 cm nicht enthalten.

Hinweis: Hier ist kein SET C erforderlich.

Windlastfest <60m/s (216 Km/h)

Schneelast bis <1,4 KN/m² = 140Kg/m²

  • 8 Stück PV-Unterlegpads 200x300x10mm
  • 10 Stück PV-Unterlegpads 100x100x10mm
  • 5 Stück 10 Grad Doppelten Dreieckshalter für direkte Flachdach Aufstellmontage
  • 20 Stück Befestigungsclip
  • 3 Stück mittlere Ballastplatte für Stein für Flachdach Aufstellmontage
  • 2 Stück End-Ballastplatte für Flachdach Aufstellmontage

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4

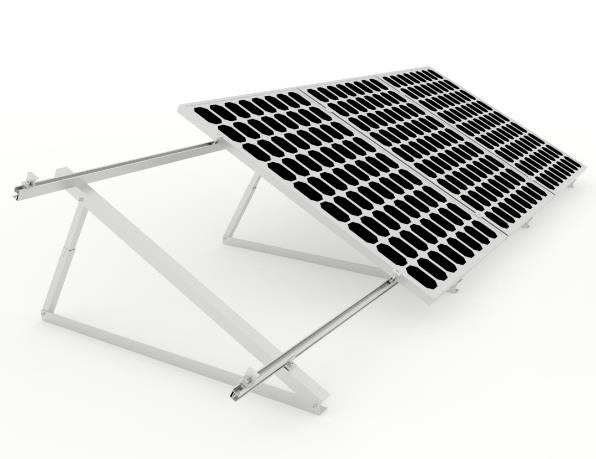

FLACHDACH-MONTAGESYSTEM (10 – 15 GRAD) – B10

Dach: Flachdach Art.-Nr.: PV-Montageset-B10

Für 4 Panels zur direkten Befestigung auf Metall- oder Flachdächern. Mit 10 -15 Grad einstellbaren Dreiecken und Hartgummi-Unterlegplatten.

Windlastfest <60m/s (216 Km/h)

Schneelast bis <1,4 KN/m² = 140Kg/m²

  • 10 Stück PV-Unterlegpads 100x100x10mm
  • 4 Stück 10-15 Grad Dreieckhalter für Flachdach Aufstellmontage
  • 8 Stück Befestigungs-Clip

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4


FLACHDACH-MONTAGESYSTEM (15 – 30 GRAD) – SET B11

Dach: Flachdach Art.-Nr.: PV-Montageset-B11

Für 4 Panels zur direkten Befestigung auf Metalldach- und Flachdächern. Mit 15 – 30 Grad einstellbaren Dreiecken und Hartgummi Unterlegplatten.

Windlastfest <60m/s (216 Km/h)

Schneelast bis <1,4 KN/m² = 140Kg/m²

  • 10 Stück PV-Unterlegpads 100x100x10mm
  • 4 Stück 15-30 Grad Dreieckhalter für Flachdach Aufstellmontage
  • 8 Stück Befestigungs-Clip

PASSENDE SCHIENENSYSTEME

SET C1, C2

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4


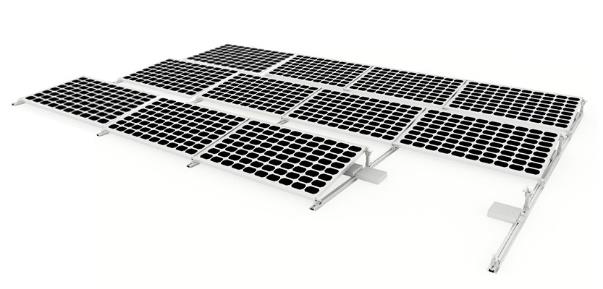

FLACHDACH-MONTAGESYSTEM– SET B12

Dach: Flachdach Art.-Nr.: PV-Montageset-B12

Für 12 Panels zum direkten Aufstellen, mittels Ballastplatten auf Flachdächern. Die Gestelle haben einen festen 10 Grad Neigungswinkel. Endballastplatten, Mittelballastplatten und mit allen Hartgummi-Unterlegplatten. Hinweis: 48 Stück Ballaststeine 20 x 30 x 8 cm nicht enthalten.

Hinweis: Es wird 3x ein A-Set benötigt und 1x das C3-Set.

Windlastfest <42m/s (151 Km/h)

Schneelast bis <1,4 KN/m² = 140Kg/m²

  • 15 Stück vordere Panel Befestigung
  • 15 Stück hintere Panel Befestigung 10 Grad
  • 9 Stück mittlere Ballastplatte für Stein für Flachdach Aufstellmontage
  • 6 Stück End-Ballastplatte für Ballaststeine
  • Aufstellmontage
  • 24 Stück PV-Unterlegpads 200x300x10mm
  • 30 Stück PV-Unterlegpads 100x100x10mm

PASSENDE SCHIENENSYSTEME

SET C3

PASSENDES ZUBEHÖR

WINDABWEISER

Für die Befestigung

an 410 Watt Panels / 1722mm

PASSENDE BEFESTIGUNG FÜR SOLARPANELS

SET A1, A2, A3, A4
